Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки
- 20 автоматических измерений: Vpp, Vavg,RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Технические характеристики
в режиме осциллографа
- 2 канала
- полоса пропускания 60 МГц
- максимальная частота дискретизации 250 Мвыб/сек
- время нарастания 5,8 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 5%
- входной импеданс 1 МОм
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- математические функции: суммирование, вычитание, умножение, деление, инверсия
- режим X-Y
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К на канал
- режимы синхронизации: фронт, видео
- пиковый детектор
- функция усреднения (4...128)
в режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
|---|
| Постоянное напряжение |
100 мкВ ... 400 В
400 В...1000 В
|
±(1% + 1 е.м.р.)
не нормируется |
| Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В
400 В...750 В |
±(1% + 3 е.м.р.)
не нормируется |
| Постоянный ток |
10 мкА ... 20А |
±(1% + 1 е.м.р.)
на диапазоне до 10 мкА |
| Переменный ток |
10 мкА ... 20 А |
±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА
|
| Сопротивление |
0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.)
|
| Емкость |
10 пФ ... 100 мкФ |
±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
Общие характеристики
- Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек, 4096 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,645 кг
- Габаритные размеры в упаковочной таре 290х145х425, вес 2,8 кг.
Программное обеспечение
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной
- режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.
Подробнее об Актаком DSO-Soft ...

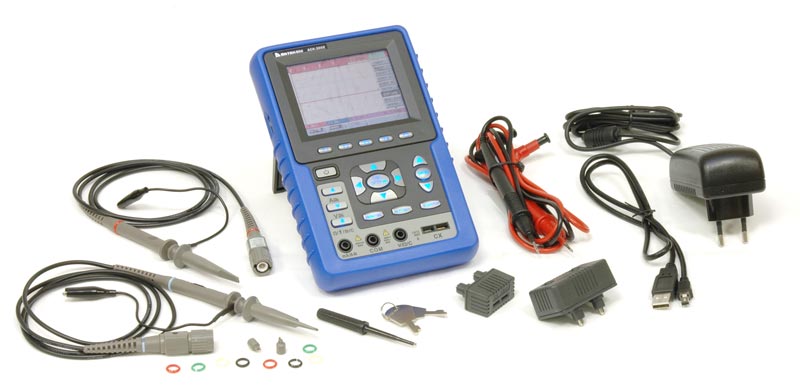

Стандартная комплектация
- прибор
- сетевой адаптер
- осциллографические щупы – 2 шт.
- измерительные щупы к мультиметру – 2 шт.
- модуль расширения для измерения малых емкостей
- USB кабель для подключения к ПК
- токовый шунт
- устройство для калибровки осциллографических пробников
- руководство по эксплуатации
- программное обеспечение
- жесткий кейс для транспортировки
- ключ для кейса
Дополнительная комплектация
- Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 , PTL907-1 , PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3
- Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
- BNC кабель PTL922
, PTL923
, PTL924
, PTL925
, PTL927
- Переходники BNC: PTL-2156
, PTL-2157
, PTL-2158
, PTL-2159
, PTL-2162
- Осциллографический пробник (Делитель 60 МГц) HP-9060 , (Делитель 100 МГц) HP-9100 , HP-9101R
- Миниклипса АСА-2554
для присоединения к осциллографическим пробникам
- Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.)
Информация по заказу прибора AKTAKOM АСК-2068 Осциллограф цифровой портативный в Екатеринбурге:
Чтобы купить AKTAKOM АСК-2068 Осциллограф цифровой портативный в Екатеринбурге необходимо позвонить по телефону отдела продаж +7(922)199-10-69 для уточнения цены и деталей заказа или написать запрос на электронную почту info@u-pribor.ru и прикрепить Ваши реквизиты для выставления счета.
Информация по доставке прибора AKTAKOM АСК-2068 Осциллограф цифровой портативный:
После оплаты прибора AKTAKOM АСК-2068 Осциллограф цифровой портативный мы производим отгрузку со склада и довозим до терминала транспортной компании в Екатеринбурге. Получатель оплачивает услуги по перевозке при получении на терминале в своем городе. Тарифы за транспортировку Вы можете узнать, посетив сайты ТК. Производим доставку прибора до городов: Астрахань, Уфа, Владимир, Волгоград, Вологда, Киров, Кострома, Йошкар-Ола, Нижний Новгород, Оренбург, Пенза, Самара, Саратов, Казань, Набережные Челны, Тверь, Ижевск, Чебоксары, Ярославль, Красноярск, Ханты-Мансийск, Нижневартовск, Сургут, Владивосток, Челябинск, Пермь, Тюмень, Омск, Новосибирск, Томск, Иркутск, Якутск, Ростов-на-Дону, Краснодар, Мурманск, Москва, Санкт-Петербург(СПБ) и СНГ.
Гарантия на прибор AKTAKOM АСК-2068 Осциллограф цифровой портативный:
Гарантийный срок на AKTAKOM АСК-2068 Осциллограф цифровой портативный составляет не менее 12 месяцев со дня продажи.
